TCP/IP

Стэк- это  набор разноуровневых протоколов,  объединенных в группу.

Стек протоколов TCP/IP — это два протокола, являющиеся основой связи в сети Интернет. Протокол TCP разбивает передаваемую информацию на порции (пакеты) и нумерует их. С помощью протокола IP все пакеты передаются получателю. Далее с помощью протокола TCP проверяется, все ли пакеты получены. При получении всех порций TCP располагает их в нужном порядке и собирает в единое целое. В сети Интернет используются две версии этого протокола:

• Маршрутизируемый сетевой протокол IPv4. В протоколе этой версии каждому узлу сети ставится в соответствие IP-адрес длиной 32 бита (т.е. 4 октета или 4 байта).

• IPv6 позволяет адресовать значительно большее количество узлов, чем IPv4. Протокол Интернета версии 6 использует 128-разрядные адреса, и может определить значительно больше адресов.

IP-адреса версии v6 записываются в следующем виде:X:X:X:X:X:X:X:X, где X является шестнадцатеричным числом, состоящим из 4-х знаков(16 бит), а каждое число имеет размер 4 бит. Каждое число располагается в диапазоне от 0 до F. Вот пример IP-адреса шестой версии: 1080:0:0:0:7:800:300C:427A. В подобной записи незначащие нули можно опускать, поэтому фрагмент адреса: 0800: записывается, как 800:.

IP-адреса принято записывать разбивкой всего адреса по октетам (8), каждый октет записывается в виде десятичного числа, числа разделяются точками. Например, адрес

10100000010100010000010110000011

записывается как

10100000.01010001.00000101.10000011 = 160.81.5.131



Перевод адреса из двоичной системы в десятичную

IP-адрес хоста состоит из номера IP-сети, который занимает старшую область адреса, и номера хоста в этой сети, который занимает младшую часть.

160.81.5.131 - IP-адрес

160.81.5. - номер сети

131 - номер хоста

TCP/IP - собирательное название для набора (стека) сетевых протоколов разных уровней, используемых в Интернет. Особенности TCP/IP:

• Открытые стандарты протоколов, разрабатываемые независимо от программного и аппаратного обеспечения;

• Независимость от физической среды передачи;

• Система уникальной адресации;

• Стандартизованные протоколы высокого уровня для распространенных пользовательских сервисов.



Стек протоколов TCP/IP

Стек протоколов TCP/IP делится на 4 уровня:

• Прикладной,

• Транспортный,

• Межсетевой,

• Физический и канальный.

Данные передаются в пакетах. Пакеты имеют заголовок и окончание, которые содержат служебную информацию. Данные, более верхних уровней вставляются, в пакеты нижних уровней.

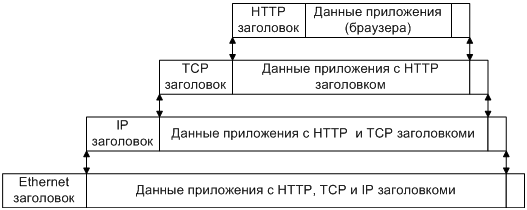

Пример инкапсуляции пакетов в стеке TCP/IP

Стек TCP/IP не подразумевает использования каких-либо определенных протоколов уровня доступа к среде передачи и физических сред передачи данных. От уровня доступа к среде передачи требуется наличие интерфейса с модулем IP, обеспечивающего передачу IP-пакетов. Также требуется обеспечить преобразование IP-адреса узла сети, на который передается IP-пакет, в MAC-адрес. Часто в качестве уровня доступа к среде передачи могут выступать целые протокольные стеки, тогда говорят об IP поверх ATM, IP поверх IPX, IP поверх X.25 и т.п.

Основу этого уровня составляет IP-протокол.

IP (Internet Protocol) – интернет протокол.

Первый стандарт IPv4 определен в RFC-760 (DoD standard Internet Protocol J. Postel Jan-01-1980)

Последняя версия IPv4 - RFC-791 (Internet Protocol J. Postel Sep-01-1981).

Первый стандарт IPv6 определен в RFC-1883 (Internet Protocol, Version 6 (IPv6) Specification S. Deering, R. Hinden December 1995)

Последняя версия IPv6 - RFC-2460 (Internet Protocol, Version 6 (IPv6) Specification S. Deering, R. Hinden December 1998).

Основные задачи:

• Адресация

• Маршрутизация

• Фрагментация датаграмм

• Передача данных

Протокол IP доставляет блоки данных от одного IP-адреса к другому.

Программа, реализующая функции того или иного протокола, часто называется модулем, например, "IP-модуль”, "модуль TCP”.

Когда модуль IP получает IP-пакет с нижнего уровня, он проверяет IP-адрес назначения.

• Если IP-пакет адресован данному компьютеру, то данные из него передаются на обработку модулю вышестоящего уровня (какому конкретно - указано в заголовке IP-пакета).

• Если же адрес назначения IP-пакета - чужой, то модуль IP может принять два решения: первое - уничтожить IP-пакет, второе - отправить его дальше к месту назначения, определив маршрут следования - так поступают маршрутизаторы.

Также может потребоваться, на границе сетей с различными характеристиками, разбить IP-пакет на фрагменты (фрагментация), а потом собрать в единое целое на компьютере-получателе.

Если модуль IP по какой-либо причине не может доставить IP-пакет, он уничтожается. При этом модуль IP может отправить компьютеру-источнику этого IP-пакета уведомление об ошибке; такие уведомления отправляются с помощью протокола ICMP, являющегося неотъемлемой частью модуля IP. Более никаких средств контроля корректности данных, подтверждения их доставки, обеспечения правильного порядка следования IP-пакетов, предварительного установления соединения между компьютерами протокол IP не имеет. Эта задача возложена на транспортный уровень.



Структура дейтограммы IP. Слова по 32 бита.

Версия - версия протокола IP (например, 4 или 6)

Длина заг. - длина заголовка IP-пакета.

Тип сервиса (TOS - type of service) - Тип сервиса ().

TOS играет важную роль в маршрутизации пакетов. Интернет не гарантирует за-прашиваемый TOS, но многие маршрутизаторы учитывают эти запросы при выборе маршрута (протоколы OSPF и IGRP).

Идентификатор дейтаграммы, флаги (3 бита) и указатель фрагмента - используются для распознавания пакетов, образовавшихся путем фрагментации исходного пакета.

Время жизни (TTL - time to live) - каждый маршрутизатор уменьшает его на 1, что бы пакеты не блуждали вечно.

Протокол - Идентификатор протокола верхнего уровня указывает, какому протоколу верхнего уровня принадлежит пакет (например: TCP, UDP).

Протокол IP является маршрутизируемый, для его маршрутизации нужна маршрутная информация.

Маршрутная информация, может быть:

• Статической (маршрутные таблицы прописываются вручную)

• Динамической (маршрутную информацию распространяют специальные протоколы)

Протоколы динамической маршрутизации:

• RIP (Routing Information Protocol) - протокол передачи маршрутной информации, маршрутизаторы динамически создают маршрутные таблицы.

• OSPF (Open Shortest Path First) - протокол "Открой кротчайший путь первым", является внутренним протоколом маршрутизации.

• IGP (Interior Gateway Protocols) - внутренние протоколы маршрутизации, распространяет маршрутную информацию внутри одной автономной системе.

• EGP (Exterior Gateway Protocols) - внешние протоколы маршрутизации, распространяет маршрутную информацию между автономными системами.

• BGP (Border Gateway Protocol) - протокол граничных маршрутизаторов.

ICMP (Internet Control Message Protocol) - расширение протокола IP, позволяет передавать сообщения об ошибке или проверочные сообщения.

Другие служебные IP-протоколы

IGMP (Internet Group Management Protocol) - позволяет организовать многоадресную рассылку средствами IP.

RSVP (Resource Reservation Protocol) - протокол резервирования ресурсов.

ARP (Address Resolution Protocol) - протокол преобразования IP-адреса и адреса канального уровня.

Транспортный уровень

Протоколы транспортного уровня обеспечивают прозрачную доставку данных между двумя прикладными процессами. Процесс, получающий или отправляющий данные с помощью транспортного уровня, идентифицируется на этом уровне номером, который называется номером порта. Таким образом, роль адреса отправителя и получателя на транспортном уровне выполняет номер порта (или проще - порт).

Анализируя заголовок своего пакета, полученного от межсетевого уровня, транспортный модуль определяет по номеру порта получателя, какому из прикладных процессов направлены данные, и передает эти данные соответствующему прикладному процессу. Номера портов получателя и отправителя записываются в заголовок транспортным модулем, отправляющим данные; заголовок транспортного уровня содержит также и другую служебную информацию; формат заголовка зависит от используемого транспортного протокола.

На транспортном уровне работают два основных протокола: UDP и TCP.

Протокол надежной доставки сообщений TCP

TCP (Transfer Control Protocol) – протокол контроля передачи, протокол TCP применяется в тех случаях, когда требуется гарантированная доставка сообщений.

Первая и последняя версия TCP - RFC-793 (Transmission Control Protocol J. Postel Sep-01-1981).

Основные особенности:

• Устанавливается соединение.

• Данные передаются сегментами. Модуль TCP нарезает большие сообщения (файлы) на пакеты, каждый из которых передается отдельно, на приемнике наоборот файлы собираются. Для этого нужен порядковый номер (Sequence Number - SN) пакета.

• Посылает запрос на следующий пакет, указывая его номер в поле "Номер подтверждения" (AS). Тем самым, подтверждая получение предыдущего пакета.

• Делает проверку целостности данных, если пакет битый посылает повторный запрос.

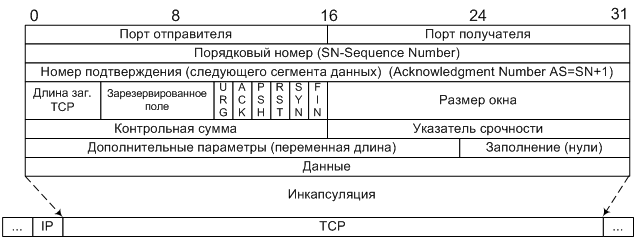

Структура дейтограммы TCP. Слова по 32 бита.

Длина заголовка - задается словами по 32бита.

Размер окна - количество байт, которые готов принять получатель без подтверждения.

Контрольная сумма - включает псевдо заголовок, заголовок и данные.

Указатель срочности - указывает последний байт срочных данных, на которые надо немедленно реагировать.

URG - флаг срочности, включает поле "Указатель срочности", если =0 то поле игнорируется.

ACK - флаг подтверждение, включает поле "Номер подтверждения, если =0 то поле игнорируется.

PSH - флаг требует выполнения операции push, модуль TCP должен срочно передать пакет программе.

RST - флаг прерывания соединения, используется для отказа в соединении

SYN - флаг синхронизация порядковых номеров, используется при установлении соединения.

FIN - флаг окончание передачи со стороны отправителя

UDP (Universal Datagram Protocol) - универсальный протокол передачи данных, более облегченный транспортный протокол, чем TCP.

Первая и последняя версия UDP - RFC-768 (User Datagram Protocol J. Postel Aug-28-1980).

Основные отличия от TCP:

• Отсутствует соединение между модулями UDP.

• Не разбивает сообщение для передачи

• При потере пакета запрос для повторной передачи не посылается

UDP используется если не требуется гарантированная доставка пакетов , например, для потокового видео и аудио, DNS (т.к. данные небольших размеров). Если проверка контрольной суммы выявила ошибку или если процесса, подключенного к требуемому порту, не существует, пакет игнорируется (уничтожается). Если пакеты поступают быстрее, чем модуль UDP успевает их обрабатывать, то поступающие пакеты также игнорируются.



Структура дейтограммы UDP. Слова по 32 бита.

Не все поля UDP-пакета обязательно должны быть заполнены. Если посылаемая дейтаграмма не предполагает ответа, то на месте адреса отправителя могут поме-щаться нули.

Протокол реального времени RTP

RTP (Real Time Protocol) - транспортный протокол для приложений реального времени.

RTCP (Real Time Control Protocol) - транспортный протокол обратной связи для приложения RTP.

1. Что такое набор (стек) протоколов?

2. Какие наборы протоколов вы знаете? Чем они различаются?

3. Какой стек протоколов сегодня наиболее популярен? Почему?

4. Какие уровни модели OSI поддерживаются в стеке протоколов TCP/IP ?

5. В чем сходство и различие между протоколами TCP и UDP?
